低圧配電盤は、より広範な概念であり、低圧電力網での配電、制御、保護、測定に使用される機器のすべての完全なセットを指します。-
低圧開閉装置-最も中心的かつ一般的なタイプの低電圧配電キャビネットで、主に配電、回線制御、保護に重点を置いています。{0}
これを理解するために次のようなアナロジーを使用できます。
低圧配電システムは、住宅の給水システムに似ています。-
低圧配電盤は、このシステム内のすべての「水道メーター ボックス」と「バルブ制御ボックス」の総称です。-
低圧開閉装置は主配管の主弁ボックスのようなもので、水処理施設（変圧器）から各部屋（階、ワークショップ）に水（電気）を供給する役割を果たします。- 「照明配電箱」などは各部屋の「蛇口や分岐弁」のようなものです。
次の表と詳細な説明で、それらの違いと関連性をさらに明確にします。
主な違いの比較
| 特徴 | 低圧開閉装置- | 低圧配電盤- |
|---|---|---|
| 概念的なカテゴリー | 狭義の、特定の | 広義の一般的な呼称 |
| 機能重視 | コア機能: 配布、制御、保護。主に電気エネルギーを受け取り、複数の引出線に分配する役割を担い、幹線の切り替え、保護、監視も行います。 | 流通プロセス全体をカバーする多彩な機能を提供します。電気エネルギーの受信、分配、制御、保護、計測、および特定の負荷 (モーター制御、照明、コンデンサー補償など) への電力供給が含まれます。 |
| 構成と構造 | 主に枠形遮断器（気中遮断器）や断路器などの大型開閉器部品で構成されており、構造は比較的均一です。 | 開閉装置キャビネットの構造に加えて、モーター コントロール センター (MCC)、照明配電ボックス、コンデンサ補償キャビネット、配電ボックスなどのさまざまな形式も含まれる場合があります。 |
| 設置場所 | 通常は、変電所の低電圧側や配電室の主引込み線など、配電システムの先頭に配置されます。- | 主な受電線からフロア、作業場、機器のエンドポイントに至るまで、低電圧配電システム全体にわたって見られます。{0} |
| 上下関係 | これは低電圧配電盤の一種であり、下位概念です。{0} | 低電圧開閉装置キャビネットが含まれます。-それはより広い概念です。 |
詳細な説明
1. 低圧開閉装置-
低電圧開閉装置は、低電圧電源システムの「心臓部」または「交通ハブ」です。-その主な機能は次のとおりです。
電源入力: 変圧器からの主電源を接続します。
配電: バスバーおよびキャビネット内の複数の出力回路を通じて、さまざまな下流配電機器 (地域配電ボックス、大型機器など) に電気エネルギーを配電します。
回路保護: 主線の過負荷と短絡を保護するための大型回路ブレーカーが装備されています。{0}}
制御と監視: 主回路のオンとオフを切り替えることができ、電圧、電流、電力などのパラメータを監視する機器が装備されている場合があります。
一般的なタイプ:
固定-タイプの開閉装置: GGD キャビネットなど、コンポーネントが固定的に取り付けられているタイプ。コストは低くなりますが、メンテナンス中に電源を切る必要があります。

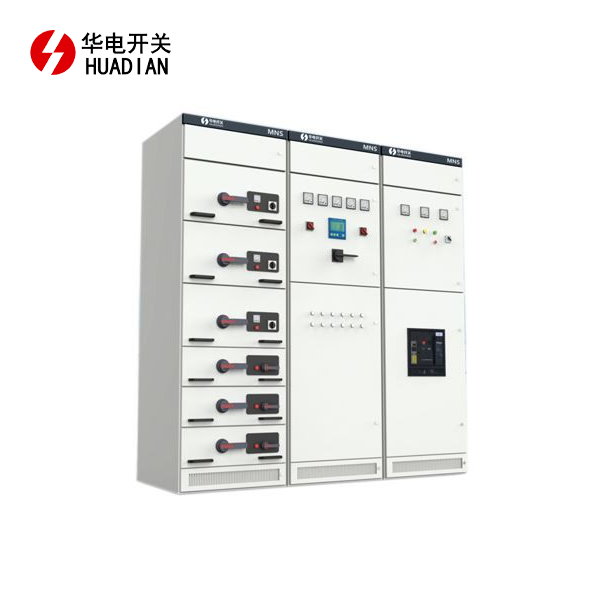

ドロワー-タイプの開閉装置: GCK、GCS、MNS キャビネットなど。主要な回路コンポーネント (回路ブレーカーなど) は取り外し可能な引き出しに取り付けられているため、メンテナンス、交換、拡張が容易になります。信頼性が高く、最も広く使用されているタイプです。
一般的な外観: 1 つ以上の大きな金属キャビネットが横に並べて接続されており、水平および垂直のバスバーがあり、前面または背面に複数の引き出しまたはユニットが付いています。{0}{1}
2. 低圧配電盤-
これは機能的な一般用語です。低電圧範囲（AC 1kV 未満）内で配電機能を実行する機器の完全なセットはすべて、低圧配電キャビネットと呼ぶことができます。-それらは機能に応じて多くのタイプに細分されます。
低圧開閉装置: 前述のように、全体的な配電を担当します。
モーター コントロール センター (MCC): 電気モーターの制御 (始動、停止、速度制御など) と保護に特に使用されます。通常、複数のモーター回路で構成され、コンタクターやサーマルリレーなどのコンポーネントが使用されます。
配電箱/キャビネット：MCCよりもシンプルな機能で、中小型電力機器（工作機械や水ポンプなど）に電源と制御を提供します。
照明配電ボックス: 特に照明回路に電力を分配するためのもので、通常は小型回路ブレーカー (MCB) を使用します。
コンデンサ補償キャビネット: システムの力率を改善し、無効電力損失を低減するために使用されます。主にコンデンサとスイッチングデバイスが含まれています。
デュアル電源自動切り替えスイッチ: 重要な負荷 (防火やエレベータなど) で使用され、2 つの電源間の自動切り替えを実現します。
典型的な外観: 大きなキャビネットから壁に取り付けられた小さな箱まで、さまざまな形式が存在します。
概要と関係性
包含関係: 低圧配電盤- ⊃ 低圧-開閉装置。すべての低圧-配電盤は低圧-配電盤の一部ですが、すべての低圧-配電盤が低圧-配電盤であるわけではありません。
機能的な位置付け: 開閉装置は配電システムの主要幹線です。一方、配電キャビネットは、幹線幹線から支社、そして最終的にはエンドポイントに至る配電ネットワーク全体を網羅します。
日常的な使用法: 技術的な文脈以外では、人々が「配電キャビネット」と言うとき、コア コンポーネントとしての「開閉装置」を指す場合があります。-ただし、専門的な設計と調達では、特定のタイプを明確に定義する必要があります。
