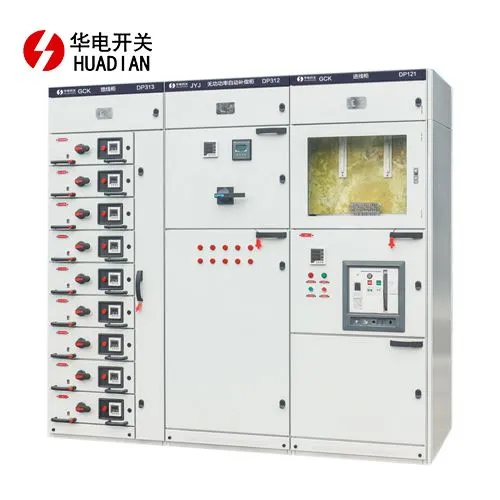

GCK 低電圧引込み式開閉装置

概要：

GCK の低電圧引込み式開閉装置 (以下、開閉装置と呼びます) は、パワー センター (PC) キャビネットとモーター コントロール センター (MCC) の 2 つの部分で構成されます。

GCK 低電圧引き出し式開閉装置は、AC 50(60)HZ、定格動作電圧 660V 以下、定格電流 4000A 以下の制御および配電システムに、配電、モーター制御、照明などとして適しています。配電設備。

モール名の意味:

"G": 密閉開閉装置、"C": 引き出し可能、"K": コントロールセンター

構造：

GCKの低圧引出式開閉装置キャビネット全体は組み立てられた結合構造を採用しており、モジュール穴が設置されており、部品の汎用性が高く、適用性が高く、標準化の度合いが高いです。

GCK 低圧引出し開閉装置キャビネットの上部は母線室、前部は電気室、後部はケーブル入口および出口室です。 各部屋は鋼板または断熱板で仕切られており安全性を確保しております。

GCK 低圧引出開閉装置のパワーセンター（PC キャビネット）は大容量負荷の電源供給を担っているため、パワーセンターにはフレーム形エアスイッチが一般的に使用されます。 1 つのパワー センターには 2-3 回線しかありません。 電力設計規定によれば、75KW 以上の負荷はパワーセンターから給電されます。

モーター コントロール センター (MCC キャビネット) は中小型負荷への電力供給を担当するため、モーター コントロール センターでは一般にプラスチック ケースのスイッチが使用されます。 1 つのモーター コントロール センターに 5-20 回路を含めることができます。 電力設計規制に従って、75KW 未満の負荷は MCC キャビネットから電力を供給されます。

アドバンテージ：

1. 高い遮断容量、優れた動的安定性および熱安定性、高度で合理的な構造。

2. 電気スキームは柔軟で、シリアルで、多用途です。 1台の筐体内に様々な方式のユニットを任意に組み合わせることができます。

3. 多くの回路、床面積の節約、高い保護レベル、安全性と信頼性、およびメンテナンスの容易さという利点があります。


サーキットブレーカーの主な技術パラメータ:

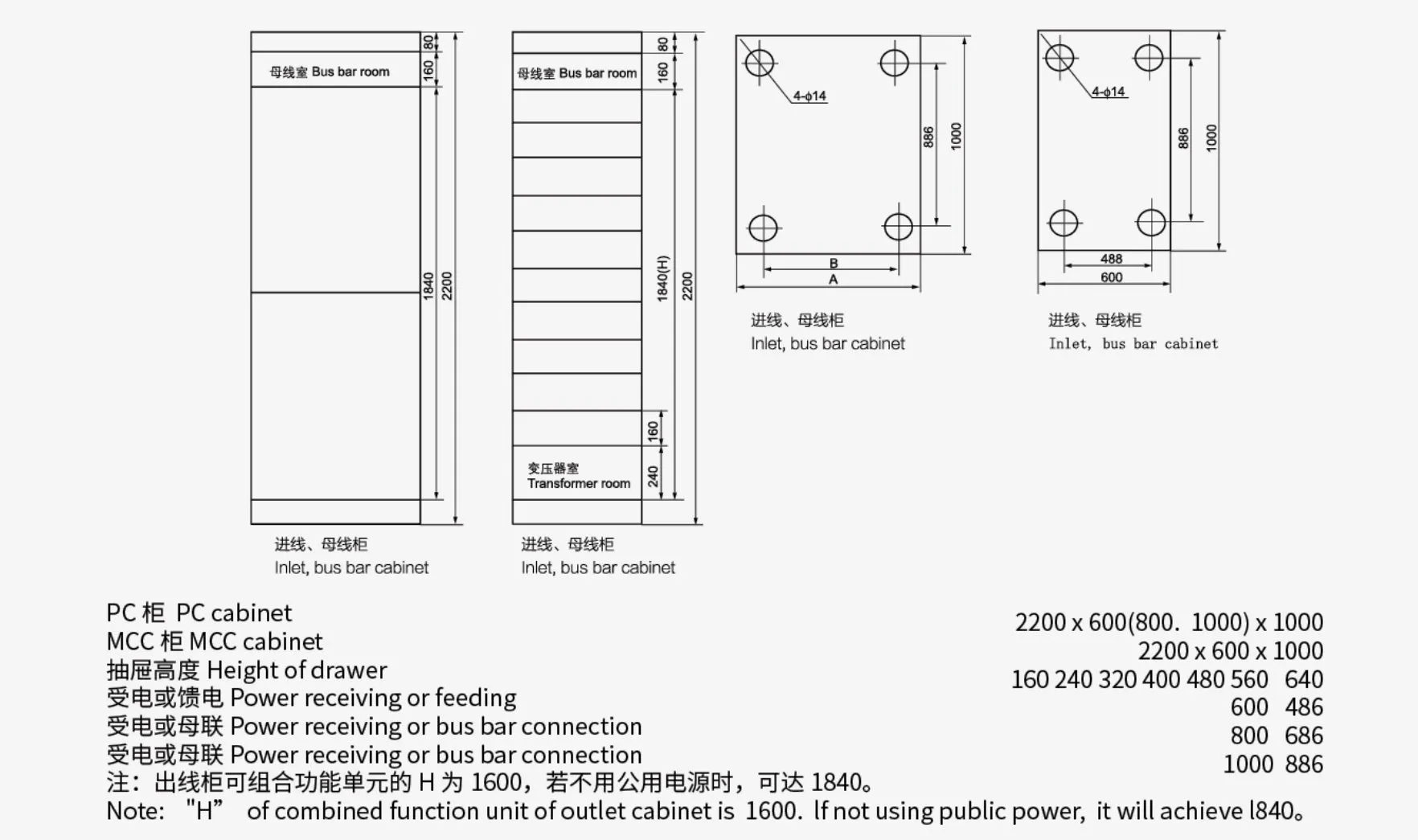

製品概要と設置寸法：

（単位：mm）

Shaanxi Huadian Electric Co., Ltd.は、中国陝西省宝鶏ハイテク開発区にあります。 同社は、研究開発、製造、販売を統合した真空遮断器の生産に特化した現代的なハイテク企業です。

陝西華電の製品は、発電所、冶金、石油化学、鉄道、鉱山、ラジオ、テレビ、都市建設、地方の送電網再建プロジェクトなどで広く使用されており、その高品質な製品とサービスはユーザーから好評を博しています。
