高圧電界では、ZN85 - 40.5 絶縁手押し車が重要な役割を果たします。 ZN85 - 40.5 インシュレーター手押し車の有名なサプライヤーとして、そのインターロック機能についての詳しい詳細を皆さんと共有したいと思っています。

1. ZN85 - 40.5 絶縁手押し車の紹介

ZN85 - 40.5 絶縁手押し車は、高電圧屋内真空サーキットブレーカーの重要なコンポーネントです。 40.5 kV の電圧レベル向けに設計されており、配電システムで広く使用されています。信頼性が高く、絶縁性に優れ、長寿命な手押し車です。詳細については、ZN85 - 40.5 絶縁手押し車当社のウェブサイトで。

2. 連動機能の重要性

ZN85 - 40.5 絶縁手押し車のインターロック機能は、電力システムの安全で安定した動作にとって最も重要です。インターロックは、動作の正しい順序を保証し、危険な動作や誤った動作を防止するメカニズムです。高電圧環境では、一度でも誤った操作を行うと、短絡、機器の損傷、さらにはオペレータの安全を危険にさらすなどの重大な結果につながる可能性があります。

3. 連動機能の種類

3.1 機械的インターロック

機械的インターロックは、ZN85 - 40.5 インシュレーター手押し車の最も基本的なインターロック形式の 1 つです。レバー、カム、ロックなどの機械構造を利用して連動を実現します。たとえば、手押し車がテスト位置にある場合、機械的ロックにより、適切な手順なしに手押し車が作業位置に直接移動することが防止されます。この機械的インターロックは信頼性が高く、電力に依存しないため、停電の場合でも機能します。

機械式インターロックの利点は信頼性の高さです。純粋な機械構造であるため、ショートや部品の誤作動などの電気的故障が発生しません。ただし、より多くのスペースが必要であり、設置後の調整が比較的難しいという欠点があります。

3.2 電気的インターロック

電気的インターロックは、電気信号と制御回路を使用してインターロックを実現します。 ZN85 - 40.5 絶縁手押し車では、電気的インターロックが機械的インターロックと組み合わされることがよくあります。たとえば、回路ブレーカーが閉じた状態になると、手押し車の移動を防ぐために電気信号が送信されます。サーキットブレーカーが開き、対応する電気的条件が満たされた場合にのみ、手押し車を移動できます。

電気的インターロックには柔軟性が高いという利点があります。さまざまな操作要件に応じて簡単に調整およびプログラムできます。たとえば、異なる電力システム構成に対して異なるインターロックロジックを設定できます。ただし、電気的干渉やコンポーネントの故障に対してはより脆弱です。電気制御回路に不具合がある場合、インターロック機能に影響を与える可能性があります。

3.3 プログラマブルインターロック

技術の発展に伴い、ZN85 - 40.5 絶縁手押し車ではプログラム可能なインターロックがますます一般的になりました。プログラマブルインターロックでは、マイクロコントローラーまたは PLC (プログラマブルロジックコントローラー) を使用して、複雑なインターロックロジックを実装します。プログラミングにより、さまざまな複雑な動作条件や連動要件を実現できます。たとえば、回路ブレーカーの状態、手押し車の位置、システム電圧などの複数の要素を考慮して、操作が許可されるかどうかを決定できます。

プログラム可能なインターロックには、高いインテリジェンスと柔軟性という利点があります。新しい運用要件に応じて簡単に更新および変更できます。ただし、専門的なプログラミングとメンテナンスが必要であり、コストが比較的高くなります。

4. 具体的な連動ルール

4.1 手押し車の位置と遮断器の状態の連動

ZN85 - 40.5 絶縁体手押し車の位置は、サーキットブレーカーの状態と密接に関係しています。ハンドカートがテスト位置にあるときは、テスト目的で回路ブレーカーを自由に開閉できます。ただし、手押し車をテスト位置から作業位置に移動する必要がある場合、サーキットブレーカーは開いた状態でなければなりません。これは、手押し車の移動中のアーク放電や短絡を防ぐためです。

逆に、サーキットブレーカーが閉じた状態の場合、手押し車は現在の位置にロックされ、移動できなくなります。この連動ルールにより、電力システムが安全かつ秩序正しく動作することが保証されます。

4.2 接地スイッチとの連動

接地スイッチは、配電システムのもう 1 つの重要なコンポーネントです。 ZN85 - 40.5 絶縁手押し車と接地スイッチとの間にも連動関係があります。接地スイッチが閉じていると、手押し車は作業位置に移動できません。これは、接地スイッチが閉じているときに手押し車に通電し、短絡を引き起こすのを防ぐためです。

接地スイッチを閉じる前に、手押し車はテスト位置または格納位置にある必要があります。この連動ルールにより、メンテナンスおよび接地作業中の電源システムの安全が確保されます。

5. 他の手押し車との比較

ZN85 - 40.5 絶縁手押し車に加えて、高電圧電力システムには他のタイプの手押し車もあります。ZN85-40.5専用手押し車そしてZN85 - 40.5 ヒューズ手押し車。

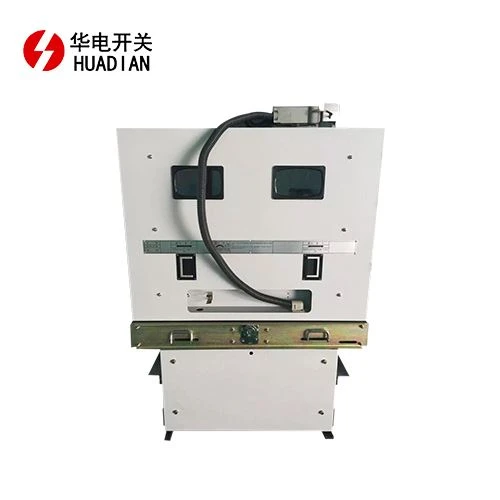

これらの手押し車の連動機能にはいくつかの類似点がありますが、いくつかの相違点もあります。たとえば、ZN85 - 40.5 ヒューズハンドカートは、主にヒューズとサーキットブレーカーの間のインターロックに焦点を当てています。ヒューズが切れると、回路ブレーカーが自動的に作動し、誤操作を防ぐために手押し車をロックする必要がある場合があります。

ZN85 - 40.5 特殊手押し車には、その機能に応じて特別な連動要件がある場合があります。たとえば、特別な電源または保護システムに使用される場合、インターロックロジックはそのシステムの特定のニーズを満たすように設計されます。

6. 連動機能のメンテナンスとトラブルシューティング

ZN85 - 40.5 インシュレータ手押し車の連動機能を正常に動作させるためには、定期的なメンテナンスが必要です。機械的連動の場合は、レバーやロックなどの機械部品の磨耗を確認してください。機械構造に詰まりや緩みがないか確認してください。

電気的およびプログラム可能なインターロックについては、電気配線、制御回路、およびプログラミングパラメータを確認してください。電気配線に短絡や断線がなく、プログラミングパラメータが正しく設定されていることを確認してください。

インターロック機能に問題がある場合は、まず機械的な問題か電気的な問題かを確認してください。機械的な問題の場合は、損傷した機械コンポーネントを修理または交換します。電気的な問題の場合は、電気試験装置を使用して障害点を特定し、損傷した電気コンポーネントを交換するか、プログラミングパラメータを調整します。

7. 結論と行動喚起

ZN85 - 40.5 絶縁手押し車のインターロック機能は、高電圧電力システムの安全で安定した動作を保証する重要な機能です。機械的、電気的、プログラム可能なインターロックにより、さまざまな誤動作を効果的に防止し、電力システムの信頼性を向上させることができます。
